熱歐一體式氣動打標機T7系統用串口調試助手工具下載
- 2015-03-21 14:09:30
-
熱歐一體式氣動打標機T7系統用串口調試助手工具下載及使用方法如下：
現在請 點擊下載
下載后請致電：18964584606

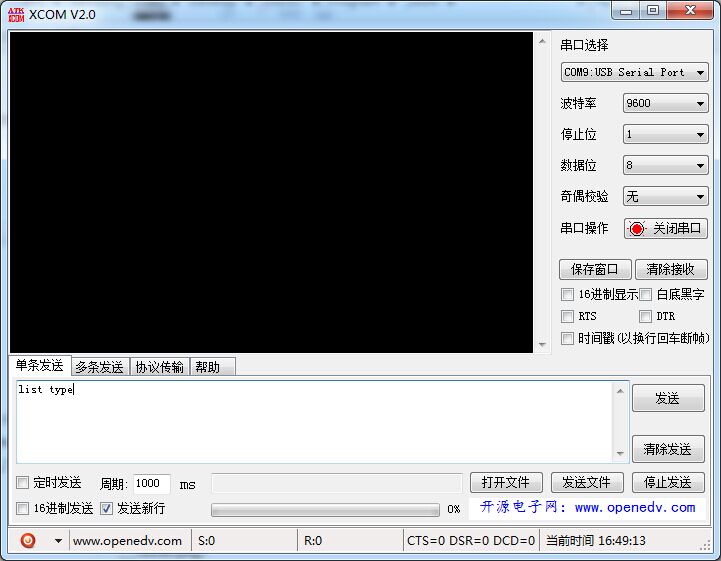

1、使用RS232連接線將PC機（或類似設備）的串口與ThorX7.One一體式工業標記系統（以下簡稱ThorX7打碼機控制器）的外控串口相連接。2、接通ThorX7打碼機控制器電源，等待ThorX7系統啟動完成，點擊屏幕上的【開始】按鈕，進入ThorX7工作界面。3、在PC端上運行一個串口調試軟件（或其它能發送并接收ASCII碼的串口軟件），設置通訊速率：9600，數據位：8，奇偶校驗：無，停止位：1，流控制：無，然后打開連接到ThorX7打碼機控制器的串口。4、在串口調試軟件中輸入“list type”，然后以ASCII碼（非HEX16進制模式）形式發送，如果一切連接正常的話應該可以收到類似“TxMark7PiContent_Text,TxMark7PiContent_BowText,TxMark7PiContent_DataMatrix……”的一長串反饋信息，“list type”指令用來檢查被連接的ThorX7打碼機控制器能1、使用RS232連接線將PC機（或類似設備）的串口與ThorX7.One一體式工業標記系統（以下簡稱ThorX7打碼機控制器）的外控串口相連接。2、接通ThorX7打碼機控制器電源，等待ThorX7系統啟動完成，點擊屏幕上的【開始】按鈕，進入ThorX7工作界面。3、在PC端上運行一個串口調試軟件（或其它能發送并接收ASCII碼的串口軟件），設置通訊速率：9600，數據位：8，奇偶校驗：無，停止位：1，流控制：無，然后打開連接到ThorX7打碼機控制器的串口。如下圖：
4、在串口調試軟件中輸入“list type”，然后以ASCII碼（非HEX16進制模式）形式發送，如果一切連接正常的話應該可以收到類似“TxMark7PiContent_Text,TxMark7PiContent_BowText,TxMark7PiContent_DataMatrix……”的一長串反饋信息，“list type”指令用來檢查被連接的ThorX7打碼機控制器能支持哪些標記類型。注意TX7指令是大小寫相關的，也就是說每個指令包括其反饋的內容都必須符合字母大小寫的規定，例如“List Type”指令則可能會收到“!Bad Command:List”的反饋。熱歐一體式氣動打標機T7系統的優勢在于可接收PLC程序指令，廣泛用于工業自動化標記系統，如汽車行業生產線自動化標記等。歡迎新老用戶前來咨詢訂購熱歐牌氣動打標機。
